溢流型球磨機

溢流型球磨機技術參數

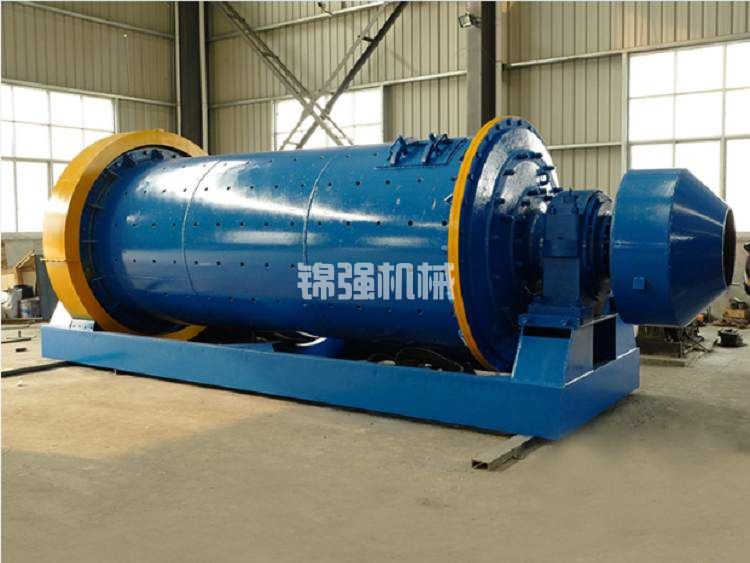

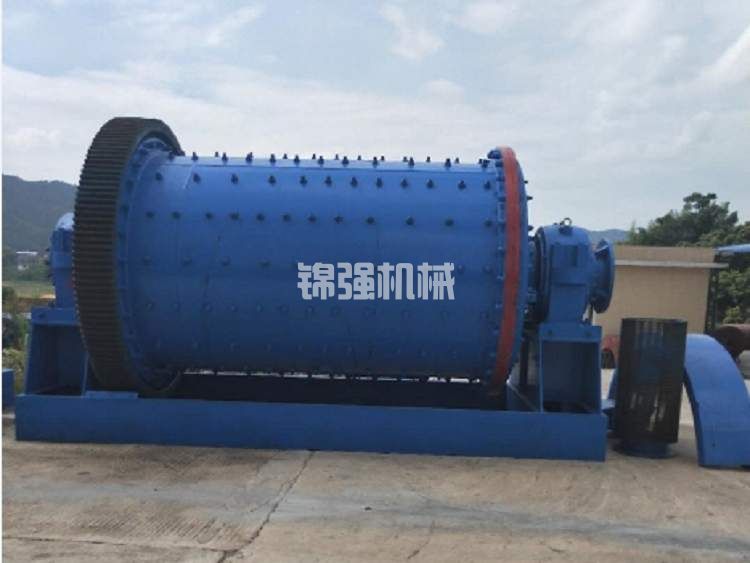

溢流型球磨機介紹

溢流型球磨機是一種利用溢流基本原理，使筒內達標的煤漿表面高于進料口平面圖后下瀉的球磨機，也是選礦廠常用的濕試球磨機機械設備。這種溢流球磨機設備也常見于混凝土、鋁硅酸鹽產品、新型建筑裝飾材料、耐火保溫材料、有機肥、灰黑色和稀有金屬選礦廠及其玻璃陶瓷等制造領域。

錦強礦山機械環保節能溢流球磨機設備采用滾動軸承安裝結構，比傳統活塞銷結構環保節能10-20%。新型環保溢流球磨機設備故障率低，維護時間縮短，潤化維護方便。溢流型球磨機設備的結構主要由簡體字、軸承端蓋、主滾動軸承、空心電機軸、旋轉部分和給礦器組成。

溢流球磨機工作原理

主滾動軸承是溢流球磨機的核心部件，必須高度重視其潤化。一般采用稀油集中循環系統潤化，油流通過泵分四個方向壓入滾動軸承和旋轉軸承，然后排入滾動軸承底部的排油管道，再流入汽車油箱。對于中小型球磨機，有選擇氣環全自動潤化、油標漏油潤化或固體潤滑劑等方法。一些采礦廠配備了熄火自動報警系統，以確保潤化的穩定性。溢流型球磨機根據兩側的空心軸支撐在主滾動軸承上，兩個空心軸對頸，一個可以在主滾動軸承上徑向伸縮，另一個可以固定。由于球磨機的傳動齒輪會產生向力，所以一個空心電機軸在設計方案時含有兩個凸肩，凸肩之間的間距正好相當于活塞銷的長度，從而避免徑向健身。另一個空心電機軸沒有凸肩，其長度超過活塞銷長度5-25毫米。當筒節因熱而拉伸或由于荷載而拉伸時，可以在一定范圍內隨意伸縮。一般選擇靠近傳動系統齒輪的電機軸作為固定空心電機軸。空心電機軸配有錐形軸套9和滾動軸承軸套10。空心電機軸與內墊之間的配合規定嚴格，密封性能多方面必要。為使球磨機內煤漿面具有一定的坡度，下料端空心電機軸的內徑略大于送料端空心電機軸的內徑。空心電機軸的內表面可以是光滑的表面，也可以是含有螺旋絞龍葉片的雙向螺旋絞龍葉片，用于在礦端空心電機軸上輸送原材料；下料端空心電機軸內的反向螺旋絞龍葉片可以使砂原材料返回，避免球跑出。傳動系統大齒輪7固定在排礦端筒節上，與傳動齒輪6齒合，電機根據傳動齒輪和大齒輪推動筒體。

安裝溢流球磨機設備注意事項

1.機械設備應安裝在水平混凝土上，并用地腳螺釘固定。

2.安裝時注意主人體和水平的垂直。

3.安裝后檢查各位置地腳螺栓是否松動，服務器倉門是否擰緊，如請進行擰緊。

4.根據機械設備的驅動力配備電源插頭和自動開關。

5.檢查結束后，進行空載試運行，試運行一切正常即可進行生產制造。

溢流球磨機的排礦是由于下料端的空心軸頸略微超過送料端的空心軸頸，導致粉磨機內的煤漿向下料端有一定的坡度。當煤漿表面的高寬比高于下料口內徑最小的母線槽時，煤漿溢流排出球磨機。這是非非強制的高料位排礦，下料速度慢。因此，礦物在機身停留時間長，物質的合理效果低。因此，溢流型球磨機設備過磨嚴重，產量低于同規格型號的方格型。
